LR372 Grúa Torre Luffing

LR372 Grúa Torre Luffing (Brazo Abatible) con capacidad máxima de 20 Ton, radio máximo 60 m, carga a radio máximo 3.79 Ton (ULift) y una altura de torre auto estable hasta⁽²⁾ 84.4 m; la cual es posible configurar hasta en siete longitudes diferentes de brazo, desde 30 m hasta 60 m, satisfaciendo ampliamente las necesidades en la obra.

Descripción General

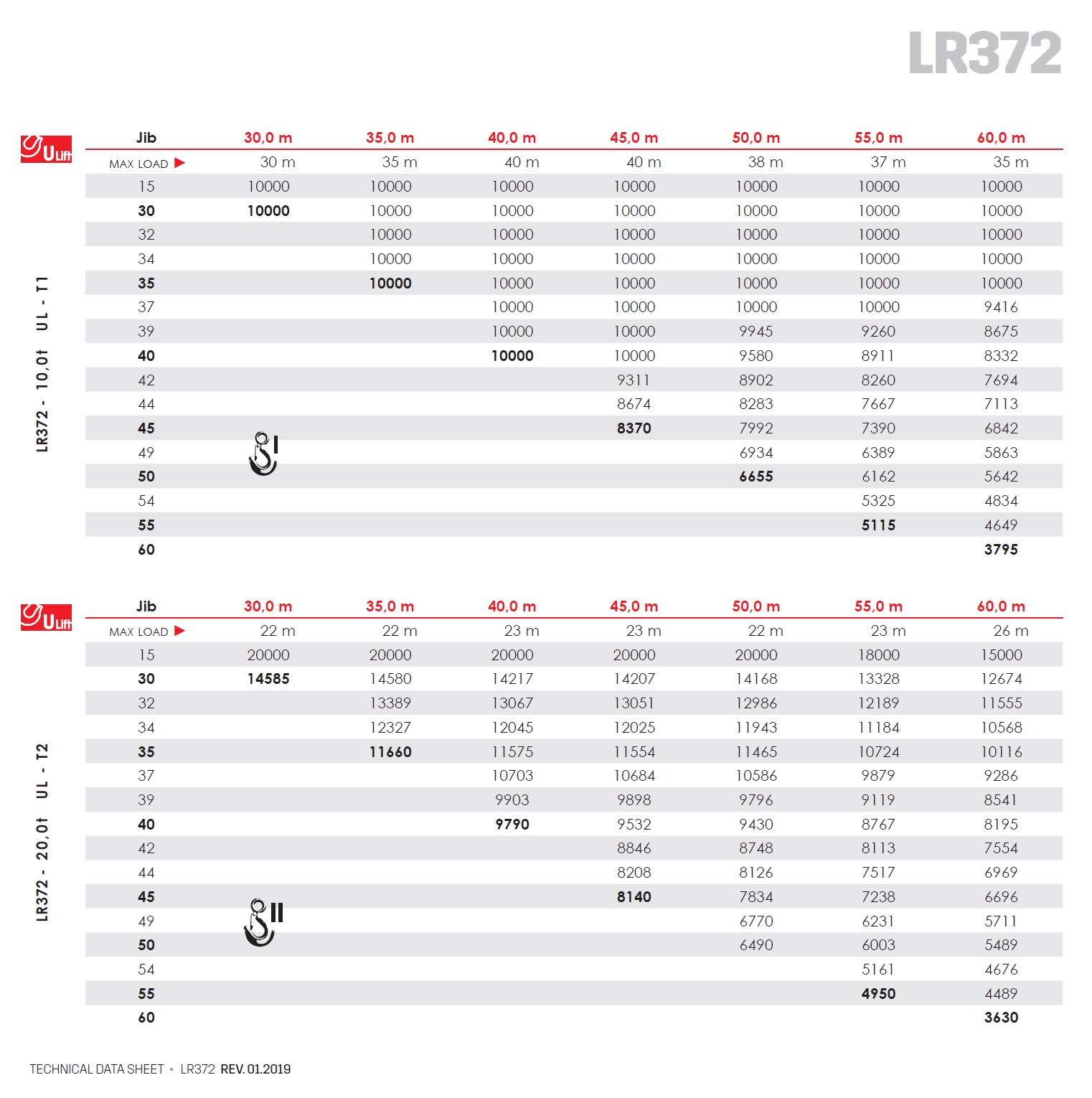

Equipada con malacates de alto rendimiento y de última generación, la LR372 es una grúa torre de brazo abatible de la Clase 370 Ton-m con brazo de 60 m longitud máxima y una capacidad máxima de 20 Ton en configuración doble retorno. En el radio máximo, el LR372 puede levantar 3.795 kg usando el modo ULift.

El movimiento abatible del brazo, se hace utilizando el nuevo malacate de 75 kW, el cual está equipado con freno de emergencia secundario estándar. La elevación del brazo de 15 ° a 85 ° tarda aproximadamente 2,1 minutos con carga plena.

La elevación se realiza con el nuevo malacate de 110 kW de potencia. Cuenta con tambor para 880 m de cable y está equipado con el freno de emergencia hidráulico auxiliar estándar. La LR372 puede alcanzar una velocidad máxima de elevación de aproximadamente 250 metros por minuto.

Equipada con un nuevo mecanismo de giro, compuesto por dos motores de 15 kW, lo que le permite alcanzar una velocidad de giro de 0,8 rpm totalmente controlada por inverter.

Torre GR5H & GR6

Uno de los aspectos clave de la LR372, es que se puede instalarse en dos tipos diferentes de torres sin el uso de un tramo adaptador: Es posible usar los nuevos tramos GR5H Tower de ancho 2.0 m o los tramos de 2.3 m de ancho de la Serie GR6 Tower (GR6B, GR6 y GR6L), para configuraciones de escalado estándar, externa e interna. Todas las secciones de torre mencionadas anteriormente, están disponibles en diferentes longitudes para facilitar la configuración de la grúa.

Las secciones GR6L Tower se pueden instalar en bases empotradas o en la Base 8×8, además de la base 6×6 m con o sin sistema de desplazamiento. Las torres GR5H se pueden instalar sobre elementos empotrados, placas base reutilizables y en una base 6×6 m.

Notas:

(1) Altura de torre auto estable a nivel de corona con longitud máxima de brazo, GR5H Tower: 2.10 m | GR6 Series Tower. 2.30 m. Alturas superiores disponibles. (EN 14439 C25 D25 – FEM 1.001).

(2) Consultar catálogo técnico y/o Departamento Técnico para mayores alturas disponibles.

Mecanismos de accionamiento

Ventajas de las Grúas Torre Serie Luffing

PRODUCTIVIDAD | DURABILIDAD | CONFIABILIDAD | FACIL OPERACION Y MANTENIMIENTO

Un objetivo fundamental en el diseño de nuestras grúas es mantener el equilibrio óptimo entre rendimiento, ciclo de vida, productividad, confiabilidad, fácil acceso al servicio e intervalos de mantenimiento más bajos.

Un pilar de producción clave es, priorizar la comodidad y la facilidad de uso del operador, en todas nuestras grúas.

CALIDAD | SEGURIDAD

Diseñadas de acuerdo con los estándares Clase A4 FEM1001. Esta norma evalúa el ciclo de vida de una grúa y considera dos factores principales: el tiempo de actividad del equipo y el grado de funcionalidad (porcentaje de la carga de trabajo nominal máxima real). Una clase A4 corresponde al doble del ciclo de vida útil del correspondiente a la clase A3.

Para implementar y garantizar los más altos niveles de seguridad hemos incorporado la última referencia europea, EN14439, vinculada a una mayor y variable exposición a la fuerza del viento. Esta norma incorpora mayor seguridad en los sitios de construcción y mejores condiciones de trabajo para los operadores y los técnicos.
